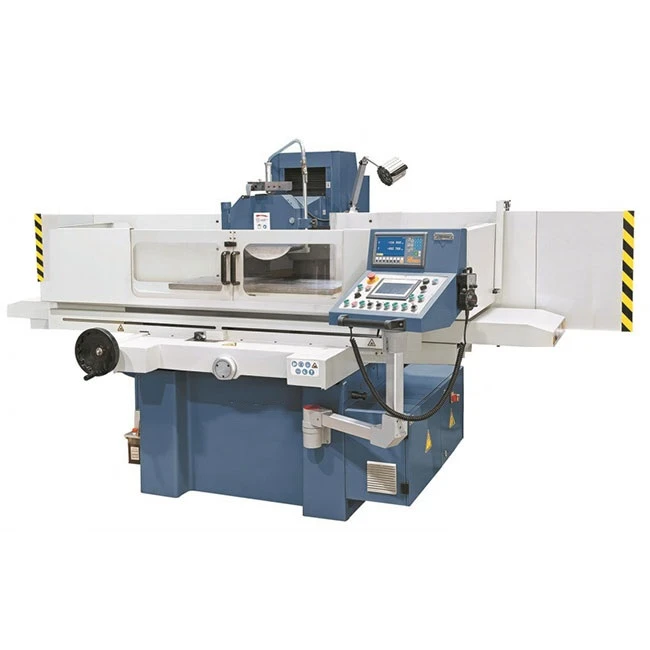

اعلی صحت سے متعلق بینچ ٹاپ سطح پیسنے والی مشین



اعلی درستگی والی بینچ ٹاپ سرفیس پیسنے والی مشین ٹھیک سطح کو ختم کرنے اور مائکرون-لیول پیسنے کے لیے۔ دھاتی حصوں کے لیے استعمال کیا جاتا ہے جو چپٹا پن، ہموار سطح کے معیار، اور پیداوار میں مستحکم جہتی درستگی کی ضرورت ہوتی ہے۔





MX-50100	اے ایچ آر	اے ایچ ڈی	این سی 2
عمودی	تیز رفتار حرکت اور دستی	AC سروو موٹر	AC سروو موٹر
کراس	آٹو وقفے وقفے سے	موٹر	AC سروو موٹر
طولانی	ہائیڈرولک	ہائیڈرولک	ہائیڈرولک
کنٹرولر	--	GS-PLC ٹچ	GS-PLC ٹچ



ماڈل		MX-50100AHR/AHD/NC2
ٹیبل کا سائز (WxL)		506x1005mm
زیادہ سے زیادہ طولانی سفر		1030 ملی میٹر
کراس ٹرانل		540 ملی میٹر
زیادہ سے زیادہ سپنڈل سینٹر سے ٹیبل تک کا فاصلہ		540 ملی میٹر
مقناطیسی چک کا سائز		500x1000mm
ٹیبل طولانی حرکت کی رفتار		5~25m/منٹ
ٹیبل ٹرانسورس موومنٹ	آٹو فیڈ	0.1~8 ملی میٹر/منٹ
	تیز رفتار	990mm/منٹ
	ہینڈ وہیل کی خوراک	0.02mm/div
وہیل ہیڈ عمودی حرکت	آٹو فیڈ	-(H/R موڈ)0.005/0.01/0.02/0.03/0.04/0.05 (صرف ڈی ماڈل کے لیے) (ملی میٹر/اسٹروک)
	تیز رفتار	-(H موڈ)610 (صرف R ماڈل کے لیے) 480 (صرف D ماڈل کے لیے) (ملی میٹر/منٹ)
	ہینڈ وہیل کی خوراک	0.005mm/div
پیسنے والی وہیل	رفتار	50Hz 1440rpm
		60Hz 1750rpm
	(ODxWxID)سائز	Ф355x40xФ127 ملی میٹر
سپنڈل موٹر		5.5Kw/7.5HP
ہائیڈرولک موٹر		2.2 کلو واٹ
کولنگ پمپ موٹر		0.09 کلو واٹ
ایلیویٹنگ موٹر		-(H موڈ) 0.25kw (R موڈ) 0.75kw (D موڈ، سرو موٹر)
کراس فیڈ موٹر		0.04 کلو واٹ
میز کی زیادہ سے زیادہ لوڈنگ کی صلاحیت (مقناطیسی چک شامل کریں)		600 کلوگرام
کل ریٹیڈ پاور		9 کلو واٹ
مشین کی اونچائی		1890 ملی میٹر
سطح کی کھردری		Ra 0.25μm سے کم یا اس کے برابر
مجموعی وزن		4100 کلوگرام
پیکنگ سائز (LxWxH)		3060*2360*2300mm





مائکرون پیسنے کی درستگی
ٹھیک رواداری پیسنے کے کاموں کے لئے 1μm تک کی سطح کو ختم کرنے کی درستگی۔

کاسٹ آئرن کا سخت ڈھانچہ
کمپن مزاحمت اور جہتی استحکام کے لیے تناؤ-کاسٹ آئرن بیڈ سے نجات ملی۔

بڑا ورکنگ ٹیبل ایریا
درمیانے سے بڑے ورک پیس کے لیے 506 × 1005 ملی میٹر ٹیبل کا سائز۔

طویل سفر کی گنجائش
توسیعی مشینی رینج کے لیے 1030 ملی میٹر طول بلد سفر اور 540 ملی میٹر کراس ٹریول۔

مستحکم مقناطیسی کلیمپنگ
پوری سطح پر یکساں ہولڈنگ فورس کے ساتھ 500 × 1000 ملی میٹر مقناطیسی چک۔

کم وائبریشن سپنڈل سسٹم
مستحکم گردش اور مسلسل سطح کی تکمیل کے لیے متوازن تکلا ڈیزائن۔





مشین کی ترتیب:سپنڈل، کنٹرول سسٹم، اور ٹیبل کا سائز پیداوار کی ضروریات کی بنیاد پر ایڈجسٹ کیا جا سکتا ہے۔

ورک ٹیبل اور چک:مقناطیسی چک اور میز کا سائز مختلف workpiece کی اقسام کے لئے اپنی مرضی کے مطابق کیا جا سکتا ہے.

صحت سے متعلق تقاضے:مخصوص پیسنے کی ایپلی کیشنز کے لئے دستیاب مختلف درستگی کی سطح.

پیداوار انضمام:ترتیب اور عمل کی ایڈجسٹمنٹ لائن کی تنصیب اور بیچ کی پیداوار کے لیے دستیاب ہے۔





ایرو اسپیس اجزاء:چھوٹے ساختی حصوں کی صحت سے متعلق پیسنے؛

آٹوموٹو پارٹس:انجن اور ٹرانسمیشن کے اجزاء کی سطح کی تکمیل؛

سڑنا اور مرنا:مولڈ بیسز اور انسرٹس فنشنگ؛

ٹولنگ اور فکسچر:گیجز، کاٹنے کے اوزار اور فکسچر کے اجزاء پیسنے؛

طبی اجزاء:دھاتی حصوں کی صحت سے متعلق پیسنے.
